Mini Conversor RS232 para TTL - MAX3232
Este mini conversor RS232 para TTL, baseado no chip MAX3232, é a solução ideal para converter sinais RS232 para níveis TTL e vice-versa. Compacto e eficiente, este módulo é amplamente utilizado em projetos de comunicação serial, facilitando a interface entre dispositivos com diferentes níveis de sinal.
Características principais:
Chipset: MAX3232, conhecido pela sua estabilidade e desempenho confiável.
Tensão de operação: 3,3V a 5V, tornando-o compatível com uma ampla gama de dispositivos.
Interfaces: Suporte a comunicação bidirecional entre RS232 e TTL.
Dimensões compactas: Fácil de integrar em projetos com espaço limitado.
Aplicações: Ideal para microcontroladores, Arduino, Raspberry Pi, PLCs, entre outros.
Este conversor é perfeito para quem procura simplicidade e desempenho em projetos que requerem a conversão de níveis de sinal entre RS232 e TTL.

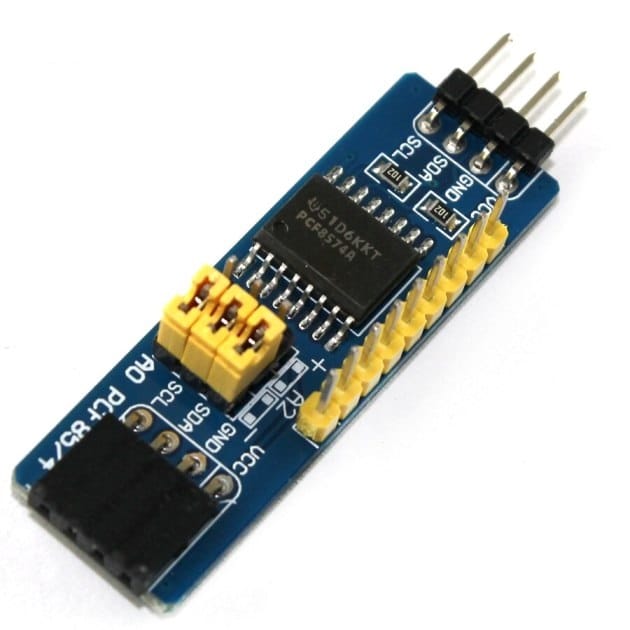

Este es el módulo extendido de E / S, que se usa para la interfaz I2C, puede usar dos del módulo para extender 8 E / S. Admite la conexión en cascada, y puede utilizar como máximo 8 módulos para extender 64 E / S al mismo tiempo. Se puede cambiar la dirección mediante los puentesCada 2 segundos, haga que la salida del puerto P0-P7 sea de alto nivel, bajo nivel y coloque 3 puentes en ON, la dirección del módulo es 0x27Cantidad: 1 unidTamaño de PCB: 36 x 16 mm / 1.41 * 0.62 "
Microcontrolador ATmega328
Tensão de Funcionamento: 5V
Voltagem de Entrada (Recomendada): 7-12V
Voltagem de Entrada (Máxima): 6-20V
Pinos:
Pinos Digitais I/O: 14
Pinos PWM Digitais I/O: 6
Pinos de Entrada Analógica: 6
Corrente DC Máxima por Pino I/O: 40 mA
Corrente DC Máxima no Pino de 3.3V: 50 mA
Memória:
Memória Flash: 32 KB (0,5 KB usados pelo Bootloader)
SRAM: 2 KB
EEPROM: 1 KB
Velocidade do Relógio: 16 MHz
Dimensões: 68,6 mm x 53,4 mm

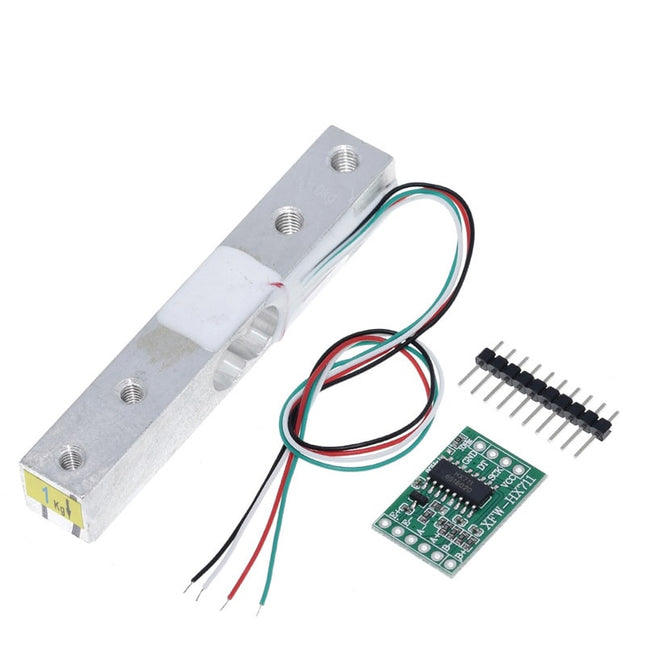

Este módulo usa um conversor A/D de 24 bits hx711, e foi projetado para dimensionamento electrónico de alta precisão e layout, com duas entradas de canal analógico, amplificador embutido de 128 e ganho programável. O circuito de entrada pode ser configurado para fornecer um modo de sensor de ponte elétrica (por exemplo, pressão, carga).Função para o módulo HX711:O circuito regulador de tensão no chip fornece energia diretamente ao sensor externo e ao conversor A / D no chipO oscilador de relógio on-chip não requer componentes externos, se necessário, usar um cristal externo ou relógioCircuito de reinicialização de ignição automáticaControlo digital simples e comunicação serial: Todos são controlados por pinos de entrada, o chip é registrado sem programaçãoFrequência de saída de dados: 10Hz ou 80Hz opcionalRejeição simultânea de interferência de energia de 50 Hz e 60 HzConsumo de energia (incluindo o circuito de alimentação): Corrente de operação típica: Faixa de tensão de operação: 2,6 ~ 5,5 VTemperatura operacional: -20 ~ + 85 ?Chip: SOP-16 de 16 pinosEspecificações:Tensão de operação: 5-10VSaída de variação de força: sinal de tensãoDimensões: 12,7 x 12,7 x 75 mm
Este módulo usa um conversor A/D de 24 bits hx711, e foi projetado para dimensionamento electrónico de alta precisão e layout, com duas entradas de canal analógico, amplificador embutido de 128 e ganho programável. O circuito de entrada pode ser configurado para fornecer um modo de sensor de ponte elétrica (por exemplo, pressão, carga).Função para o módulo HX711:O circuito regulador de tensão no chip fornece energia diretamente ao sensor externo e ao conversor A / D no chipO oscilador de relógio on-chip não requer componentes externos, se necessário, usar um cristal externo ou relógioCircuito de reinicialização de ignição automáticaControlo digital simples e comunicação serial: Todos são controlados por pinos de entrada, o chip é registrado sem programaçãoFrequência de saída de dados: 10Hz ou 80Hz opcionalRejeição simultânea de interferência de energia de 50 Hz e 60 HzConsumo de energia (incluindo o circuito de alimentação): Corrente de operação típica: Faixa de tensão de operação: 2,6 ~ 5,5 VTemperatura operacional: -20 ~ + 85 ?Chip: SOP-16 de 16 pinosEspecificações:Tensão de operação: 5-10VSaída de variação de força: sinal de tensãoDimensões: 12,7 x 12,7 x 75 mm

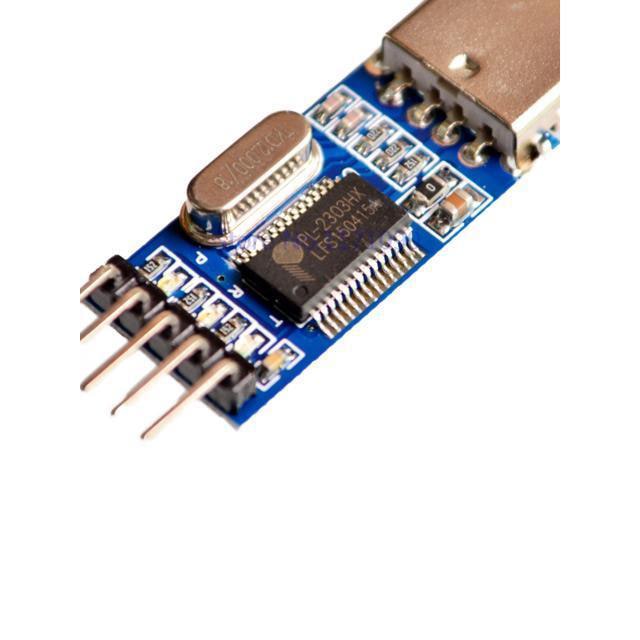

Módulo Conversor USB > TTL - PL2303|Baseado módulo USB a RS232, porporciona uma meçhor e convenioente foema de ligar os seus dispositvos RS232 TTL ou a placa de demonstração do seu PC através da porta USB|Compatívelcom os seguintes sistemas operativos:|Windows 98SE|Windows ME|Windows 2000 SP4|Windows XP SP2 e superior (32 e 64 bits)|Windows Server 2003 (32 e 64 bits)|Windows Server 2008/2008 R2 (32 e 64 bits)|Windows Vista (32 e 64 bits)|Windows 7 (32 e 64 bits)|NOTA: Para Windows 7, utilize RC build 7100 ou superior.

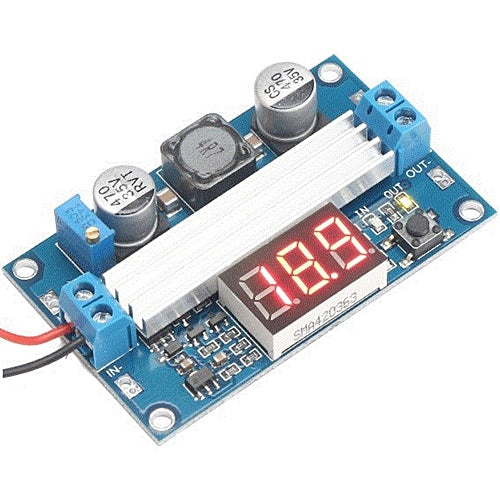

Performance parameters 1.input voltage range:3~35VDC(Note: the input voltage is less than 4V, voltmeter failure) 2.input current:9A (max) 3.output voltage range:3.5~35VDC(please to ensure that output voltage above on input voltage) 4.output current: 6A (max) 5.output power: 75W (when the input and output voltages greater than 20V up to 128W) 6.conversion efficiency: 96.4% (max) 7.voltmeter range: 4 to 40V, error±0.1V 8.short circuit protection: yes(limit current 14A).(Note: connected to high-power load, just switched on the impact of current very general meeting current limiting self-locking protection, it is recommended to be switched onfirstly, and then access the load). 9.input reversepolarityprotection: None (if required, high current diode in series with the input). 10.L x W x H = 67 * 43 * 12mm
O circuito regulador de tensão no chip fornece energia diretamente ao sensor externo e ao conversor A/D no chip O oscilador de relógio no chip não requer componentes externos, se necessário, use um cristal ou relógio externo Circuito de reinicialização automática Controle a comunicação digital e serial simples : Todos são controlados por pinos de entrada, o chip registra sem programação Frequência de saída de dados: 10Hz ou 80Hz opcional Rejeição de interferência de energia simultânea de 50Hz e 60Hz Consumo de energia (incluindo fonte de alimentação do circuito): Corrente de operação típica: Faixa de tensão de operação: 2,6 ~ 5,5V Operação faixa de temperatura: -20 ~ + 85 ? Chip: SOP-16 de 16 pinos Especificações: Tensão de operação: 5-10V Saída de variação de força: sinal de tensão Tamanho: 12,7 x 12,7 x 75mm
- Dois canais de entrada - PGA activo de baixo nivel de ruido com ganho selecionavel de 32, 64 e 128 - Regulador de fonte de alimentação de carga e fonte de alimentação analógica ADC - Oscilador em chip que não necessita de componente externo com cristal externo, opcional - Power-on-reset no chip - Control serial simple e interface em serie: controles accionados por pinos, nõa precisa de programação - Velocidade de dados de saída 10SPS ou 80SPS seleccionável - Consumo de corrente, incluido o regulador da fonte de alimentação analógica no chip: funcionamento normal - Tensão de entrada: 2.6 ~ 5.5V - Temperatura de funcionamento: -40 ~ + 85 ? - Dimensões: 35x20mm

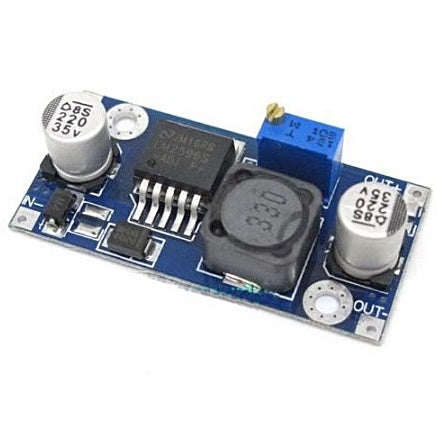

Input Voltage: 3V ~ 40V The Output Voltage: 1.5V ~ 35V Output Current: 3A( Max) Conversion Efficiency: 92%( Highest ) Output Ripple: Switching Frequency: 150KHz Working Temperature: -45? ~ +85? Size: 43 * 21 * 14mm/1.69 * 0.83 * 0.55in ( Length*Width*Height ) Module properties: non-isolated step-down module Warm notice: IN-( negative input ), IN + ( positive input ), OUT-( negative output ), OUT + ( positive output ) Make sure you pick the correct port, or it may cause damage to the module. And this is a step-down module, the input voltage must higher than the output voltage

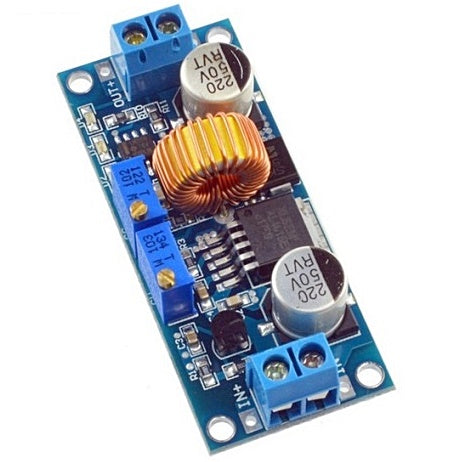

Tensão de entrada: 4 ~ 38VDC (Nota: a tensão de entrada não deve exceder 38V)Tensão de saída: 1,25-36VDC ajustávelCorrente de saída: 0-5APotência de saída: 75WAlta eficiência de até 96%Função embutida de desligar térmicoFunção de limitação de corrente integradaFunção de proteção de curto de saída embutida (limitação de corrente de 8A)Modo de conexão: Terminal ou terminais de solda, Entrada V: INSaída V: OUTO módulo DC / DC buck tem aplicações em que a tensão de entrada é mais alta do que a tensão de saída, como bateria, transformador de energia, fonte de alimentação DIY regulavel, monitor LCD e equipamento de telecomunicações / alimentação de TV LCD portátil, equipamento industrial. 12 V buck a 3,3 V, 12 V buck a 5 V, 24 V buck a 5 V, 24 V buck a 12 V, 36 V buck a 24 V etc.Este módulo possui tensão e corrente de saída ajustáveis.

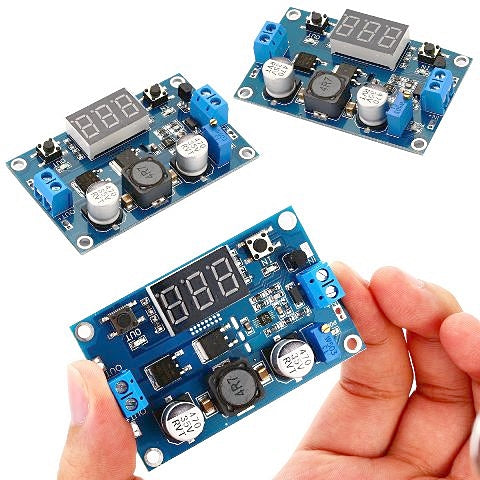

Module Properties: 5A High Power 75W DC-DC adjustable step-down module Input voltage: DC 4.0 ~ 38V Output voltage: DC 1.25V ~ 35V continuously adjustable ( the input voltage must be higher than the output voltage 1.5V ) Output current: max 5A, recommended for use in the 4.5A. Output power: up to 75W, more than 50W, Please enhance heat dissipation Voltmeter error: ± 0.05V Measure range: 0 ~ 40V ( please ensure that the input voltage is 4.5V or more) Conversion efficiency: up to 96% Load regulation: S (I) = 0.8% Voltage Regulation: S (u) = 0.8% With overheat protection and short circuit protection Dimensions: 6.6 * 3.9 * 1.8cm

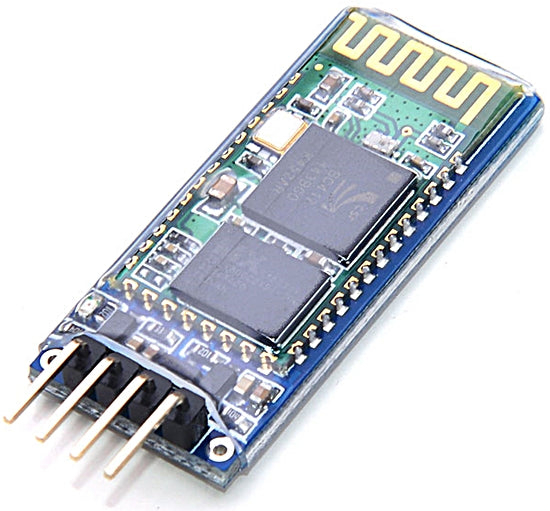

- Modelo: HC-06- Material: FR4 + Fibra de Vidro- Modo: PASS - THROGH- Protocolo Bluetooth: Especificação Bluetooth v2.0 + EDR- Frequência: 2.4 GHz banda ISM- Modulaçao: GFSK (Gaussian Frequency Shift Keying)- Emissão de energia: - Sensibilidade: - Velocidade: Asíncrono: 2.1Mbps (Max) / 160 kbps- Sincrónico: 1Mbps/1Mbps- Segurança: autenticação e encriptação- Perfis: Porto serie Bluetooth- Alimentação: DC 3,3 V / 50 mA- Temperatura de trabalho: -20 ~ +75º- Taxa de transmissão: 38400- Código PIN: 1234- Dimensiões: 4.3x1.9x0.6cmSAMPLE CODE PARA UNO/****************************************/#define ledPin 13 // //pin 13 built-in LED lightint val;void setup(){Serial.begin(9600);pinMode(ledPin, OUTPUT);}void loop(){if(Serial.available()) //{val = Serial.read();if(val =='A') //if comes a 'A',LED on control board will blink{digitalWrite(ledPin, HIGH);delay(500);digitalWrite(ledPin, LOW);delay(500);Serial.println("Rebecca"); //print on Serial debugging assistant on computer}}}/****************************************/

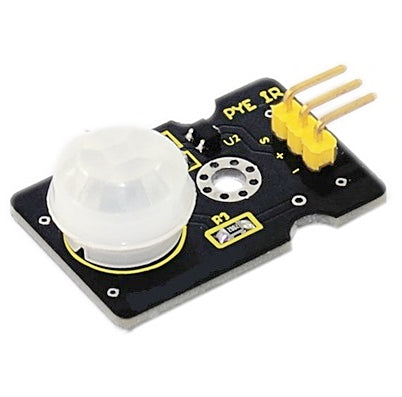

- Tensão de entrada: 3.3 ~ 5V, 6V Máxima - Temperatura de trabalho: -20 ~ 85? - Tensão de saída: alta 3V, baixa 0V - Output Delay Time (Alto Nível): cerca de 2,3 a 3 segundos - Ângulo de detecção: 100 ° - Distância de detecção: 7 metros - Indicador LED de saída (Quando a saída ALTA, será ON) - Pin limite de corrente: 100mA - Dimensões: 30 x20 mm - Peso: 4gSample Codebyte sensorPin = 3;byte indicator = 13;void setup(){pinMode(sensorPin,INPUT);pinMode(indicator,OUTPUT);Serial.begin(9600);}void loop(){byte state = digitalRead(sensorPin);digitalWrite(indicator,state);if(state == 1)Serial.println("Somebody is in this area!");else if(state == 0)Serial.println("No one!");delay(500);}
