Descrição
O Q3-429 é um cabo híbrido profissional desenvolvido para sistemas de altifalantes activos, permitindo a transmissão simultânea de sinal áudio digital ou analógico e alimentação eléctrica num único cabo. Uma solução robusta, fiável e eficiente para instalações fixas ou móveis, onde a organização, a segurança e o desempenho são críticos.

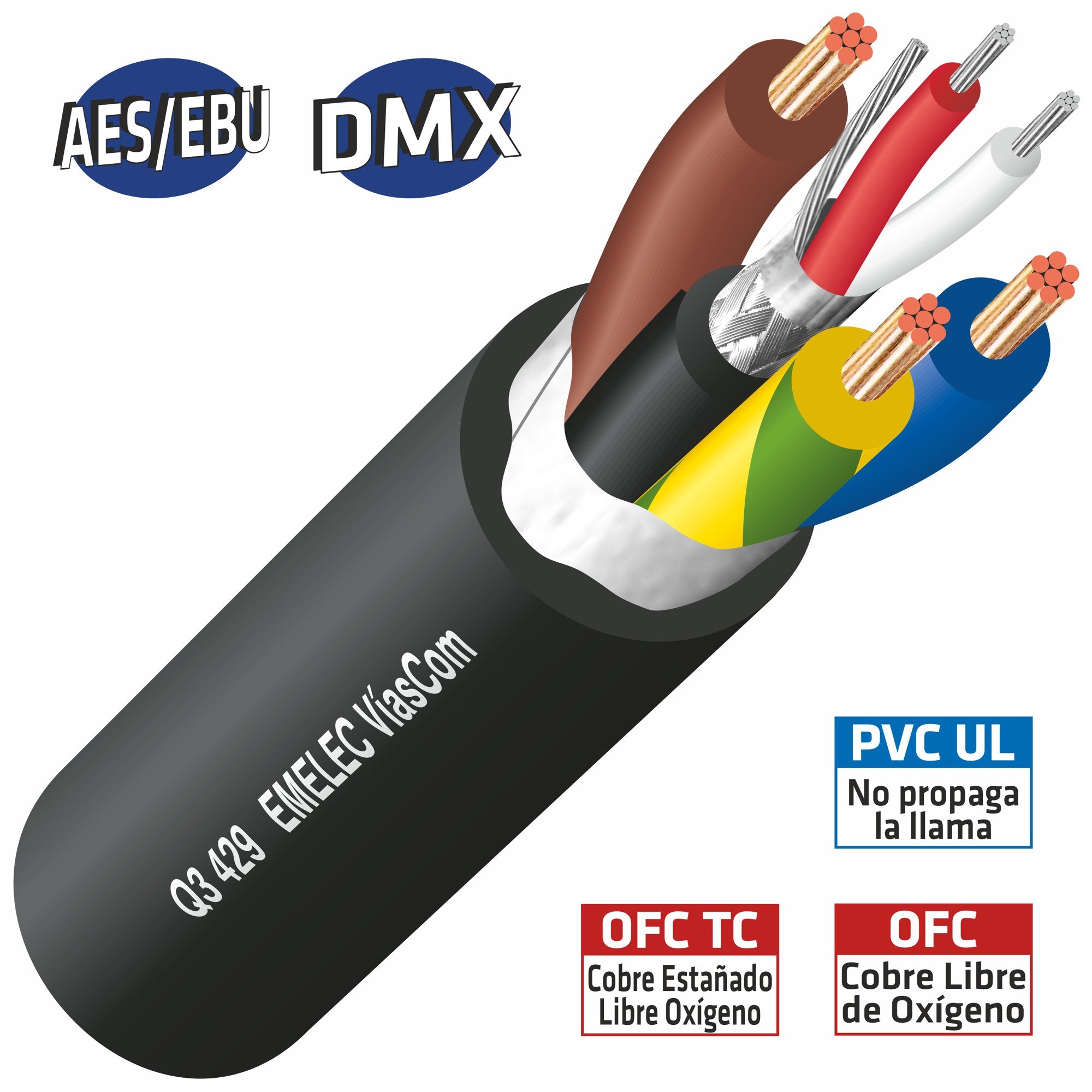

Construção – Sinal (Balanceado)
Condutores em cobre estanhado OFC TC
Isolamento em HDPE Ø 1,55 mm
Cores: vermelho / branco
Blindagem com fita de alumínio (100% de cobertura)
Fio de drenagem OFC TC
Trança OFC TC com 85% de cobertura
Bainha UL-PVC Ø 4,60 mm – cor preta
Construção – Alimentação
Condutores em cobre polido flexível BC
Isolamento UL-PVC
Cores: azul, castanho, verde + amarelo
Construção Global
Elemento construtivo com fita não tecida
Bainha exterior UL-PVC Ø 12,00 mm
Cor: preta
Características Eléctricas
Impedância característica: 110 O
Resistência do condutor a 20 °C: 72,3 O/km
Resistência do ecrã: 18,8 O/km ±5%
Resistência de isolamento: mín. 500 MO/km
Capacitância condutor/condutor: 72,3 pF/m
Capacitância condutor/ecrã: 136 pF/m
Indutância a 20 °C: 28,6 µH/m
Tensão máxima: AC 49 V / 300–500 V
Características Físicas
Retardador de chama – IEC 60332-1
Temperatura de funcionamento: -15 °C a +70 °C
Aplicações
Sinais digitais AES/EBU e DMX512 com alimentação
Sinais áudio analógicos
Altifalantes activos
Instalações fixas e móveis
Broadcast, estúdios de gravação, eventos musicais
Teatros, edifícios públicos e instalações profissionais
Vantagens Principais
Transporte de energia e sinal num único cabo
Impedância estável de 110 O em todo o percurso
Dupla blindagem contra interferências electromagnéticas
Transmissão fiável em longas distâncias
Construção robusta, segura e de elevado desempenho
