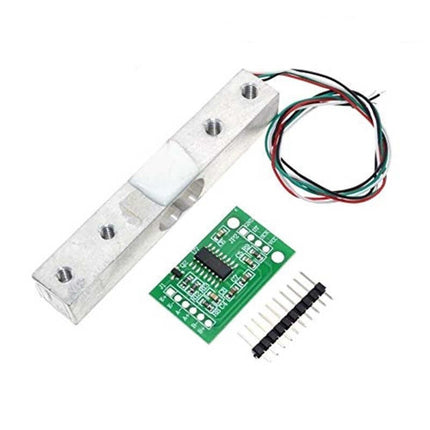

Modulo Sensor Pesagem até 10Kg - HX711

Este módulo usa um conversor A/D de 24 bits hx711, e foi projetado para dimensionamento electrónico de alta precisão e layout, com duas entradas de canal analógico, amplificador embutido de 128 e ganho programável. O circuito de entrada pode ser configurado para fornecer um modo de sensor de ponte elétrica (por exemplo, pressão, carga).

Função para o módulo HX711:
O circuito regulador de tensão no chip fornece energia diretamente ao sensor externo e ao conversor A / D no chip
O oscilador de relógio on-chip não requer componentes externos, se necessário, usar um cristal externo ou relógio
Circuito de reinicialização de ignição automática
Controlo digital simples e comunicação serial: Todos são controlados por pinos de entrada, o chip é registrado sem programação
Frequência de saída de dados: 10Hz ou 80Hz opcional
Rejeição simultânea de interferência de energia de 50 Hz e 60 Hz
Consumo de energia (incluindo o circuito de alimentação): Corrente de operação típica: Faixa de tensão de operação: 2,6 ~ 5,5 V
Temperatura operacional: -20 ~ + 85 ?
Chip: SOP-16 de 16 pinos
Especificações:
Tensão de operação: 5-10V
Saída de variação de força: sinal de tensão
Dimensões: 12,7 x 12,7 x 75 mm
