Descripción

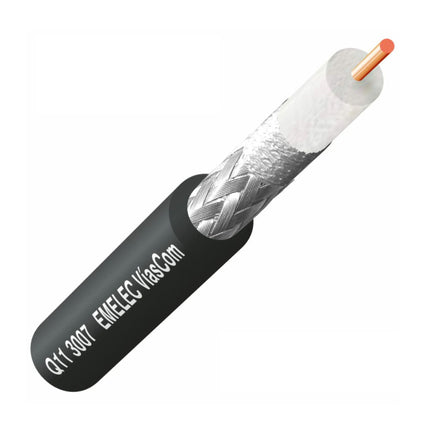

Cabo coaxial de alto desempenho, especialmente desenvolvido para a transmissão de sinais de vídeo HD-SDI, 3G-SDI e 4K-UHD, com excelente qualidade de sinal e elevada resistência mecânica. Ideal para instalações profissionais que exigem fiabilidade, proteção eletromagnética e integridade de sinal em curtas, médias ou longas distâncias.
O cabo Q11-3007 Series oferece uma solução fiável, eficiente e com desempenho superior para ambientes técnicos e profissionais de transmissão de vídeo em alta definição.
Detalhes Técnicos

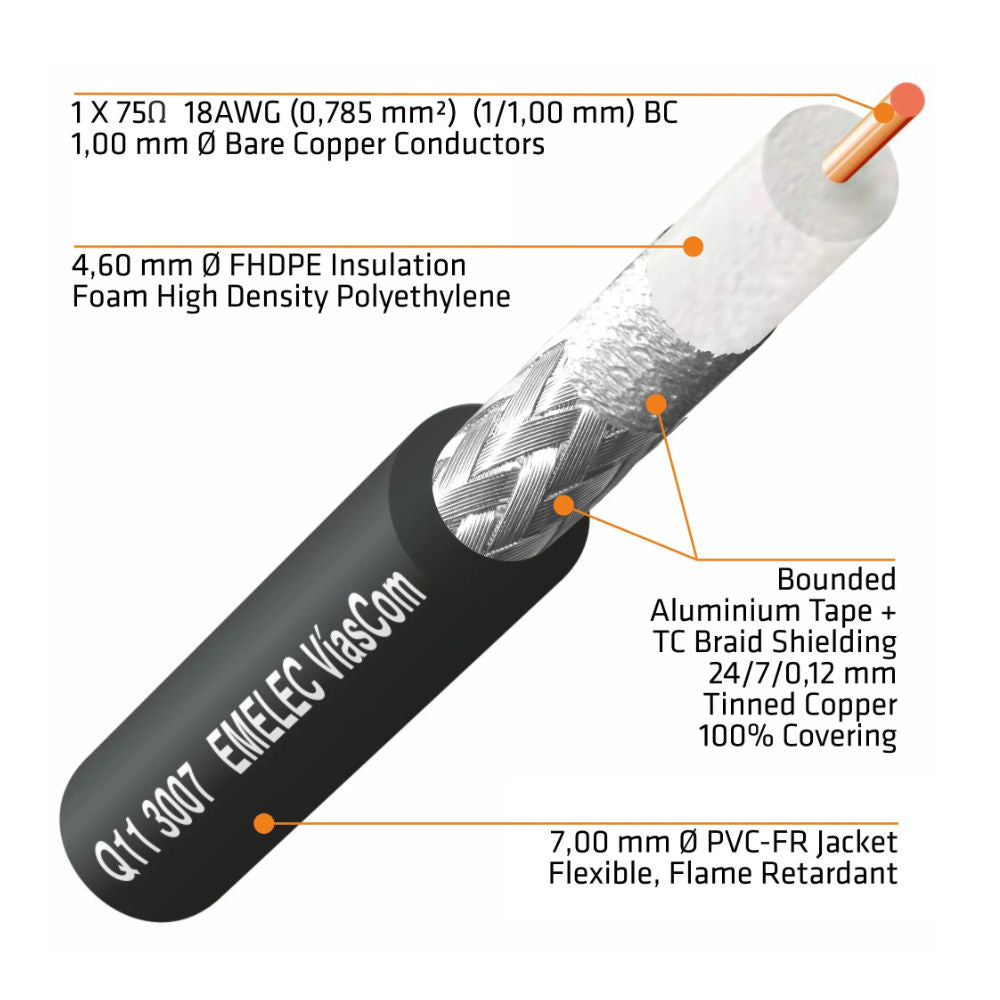

Construção:
o Condutor: Cobre polido (BC), 1/1,00 mm
o Isolamento: FHDPE Ø 4,60 mm (cor branca)
o Ecrã: Fita de alumínio com 100% de cobertura + trança TC com 90% de cobertura
o Capa: FR-PVC Ø 7,00 mm
o Cores disponíveis: Preto, azul, verde, violeta e amarelo
Características eléctricas:
o Impedância característica: 75?
o Resistência do condutor (a 20°C): máx. 21,8 ?/km ± 5%
o Capacitância par/par: 60 pF/m
o Indutância (20°C): 0,31 ?H/m
o Fator de velocidade: 0,89
Atenuação (dB/100 m):
o 50 MHz - 4,5 dB
o 100 MHz - 6,5 dB
o 400 MHz - 12,5 dB
o 800 MHz - 12,5 dB
o 1000 MHz - 18 dB
o 1500 MHz - 21 dB
o 2000 MHz - 27 dB
o (valor duplicado de 800 MHz corrigido)
Características físicas:
o Não propagador de chama conforme IEC 60332-1-2
o Temperatura de funcionamento: -15°C a +70°C
Descrição do produto:
o Concebido para transmissão de sinais HD-SDI, 3G-SDI e 4K-UHD
o Condutor sólido de 1,00 mm em cobre polido (BC)
o Dielétrico em espuma de polietileno de alta densidade
o Blindagem total: fita Al + trança TC
o Revestimento exterior ignífugo em FR-PVC
Aplicações:
o Ligações de vídeo analógico e digital
o Utilização em médias e longas distâncias
o Instalações fixas ou móveis
